BRG-ZL107 Remskivespændingssensor til måling af wirereb, metalwirefunktioner: En remskivespændingssensor er en enhed, der bruges til at måle spændingskraften på et materiale (såsom wire, reb, garn eller tape), når det passerer over en remskive eller rulle. Her er nogle nøglefunktioner ved remskivespændingssensorer:...

Send forespørgsel

Beskrivelse

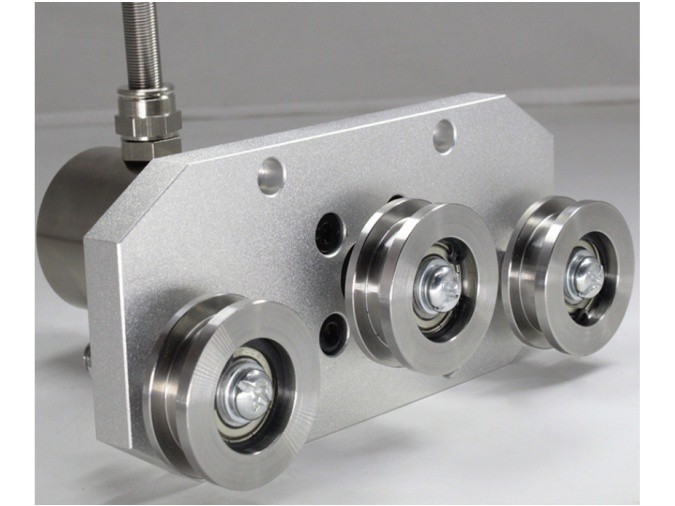

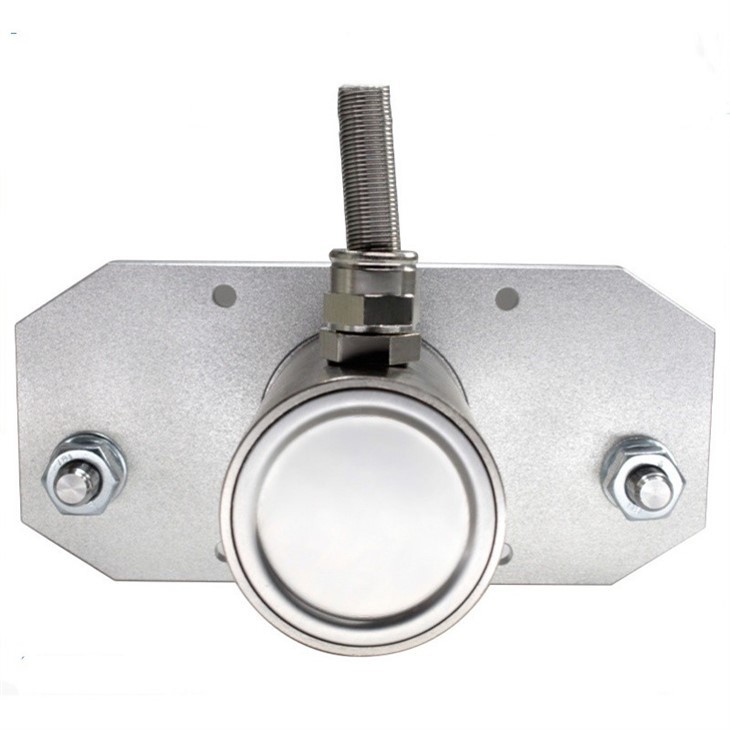

BRG-ZL107 Remskivespændingssensor til måling af wire, metalwire

Funktioner:

En remskivespændingssensor er en enhed, der bruges til at måle spændingskraften på et materiale (såsom wire, reb, garn eller tape), når det passerer over en remskive eller rulle. Her er nogle nøglefunktioner ved remskivespændingssensorer:

Integreret måleforstærker
Høj nøjagtighed
Overbelastningsbeskyttelse
Kompakt design
Bredt måleområde
Robust konstruktion

Tekniske parametre


Vurderet kvantitativ tidsplan	N	20-300
Output følsomhed	mV/V	2.0±0.1%
Nulpunkt output	%F.S.	±1
Ikke-lineær	%F.S.	0.1
forsinkelse	%F.S.	0.1
Gentagelighed	%F.S.	0.1
Kryb (30 min)	%F.S.	0.1
Temperaturfølsomhedsdrift	%FS/10 grader	0.05
Nul temperaturdrift	%FS/10 grader	0.05
Svarfrekvens	Hz	1k
Materiale		42CrMoA
impedans	Ω	350
Isolationsmodstanden	MΩ/100V DC	Større end eller lig med 5000
Brug spænding	V	5-15
Driftstemperaturområde	grad	-20-80
Sikkerhedsoverbelastning	%R.C.	150
Ekstrem overbelastning	%R.C.	200
Kabel linje specifikationer	m	Φ5*3m
Kabelbegrænser trækkraft	N	98
TEDS		valgbar

Dimension (mm)

product-347-268 product-323-262

Kraftdiagram

ZL107-8

Ansøgning :

Velegnet til spændingsmåling af forskellige optiske fibre, garn, kemiske fibre, metaltråde, ledninger, kabler, bånd og stålbånd.
Udbredt i elektronik, kemisk industri og tekstil. Papirfremstilling, maskiner og andre områder med høj målenøjagtighed, pålidelighed og stabilitet inden for spændingsmåling

ZL107-10

Høj præcision, stabil måling

Sensoren har en indbygget overbelastningsbeskyttelsesmekanisme og er strengt testet, inden den forlader fabrikken, og sikrer dermed produktets målenøjagtighed, stabilitet og pålidelighed.

Stabil struktur og korrosionsbestandighed

Det vedtager et dobbelthulsstrukturdesign, kan bruges til spænding og kompression og har god outputsymmetri; den er nem at installere, let i vægt og kan tilpasse sig ståltovets sving under bevægelse og har en god kraftmålingseffekt.

Fixed End, Installer applikation

Giv installationsvejledning, enkel installation og vedligeholdelse

Indstillinger for outputsignaltype

Typen af udgangssignal, der leveres af remskivens spændingssensor, er afgørende for integration med kontrolsystemer eller dataindsamlingsudstyr.

De almindelige outputsignaltyper omfatter 0-10V, 4-20mA og mV/V osv., som matcher den eksisterende infrastruktur.

Robust konstruktion og holdbarhed

Fremstillet af højkvalitets 42CrMo legeret stål med afrundede affasninger, fint sandblæst udseende, lang levetid og høj strukturel hårdhed. Rustfrit stål er valgfrit.

Vores udstyr

product-867-555

Ofte stillede spørgsmål

Q: Kan vi bruge vores eget logo?

A: Ja, vi kan udskrive dit private logo i henhold til din anmodning.

Q: Kan jeg besøge din fabrik?

A: Selvfølgelig byder vi dig hjertelig velkommen til at besøge vores fabrik.

Q: Hvordan kan du levere?

A: Vi kan levere over hele verden. Vi kan sende med flyekspress, såsom DHL, Fedex, UPS og etc. Vi kan også sende til søs

Q: Hvad er betalingstiden?

A: Vi kan acceptere T/T, western union og så videre. For store mængder, 30% udbetaling og 70% betaling før levering

Q: Hvordan måler du spændingen af et kabel?

A: Hold højden af enden af kablet den samme som i den faste ende, og træk i kablet, indtil vægten er helt ophængt af kablet. Mål spændingen i hver ende af kablet, den vandrette afstand fra vægten til den person, der holder den frie ende af kablet.

Q: Hvad er spændingssensorens funktion?

A: Denne sensor giver brugeren mulighed for at måle spændingen af segmentet. Segmentet passerer spændingssensorens rækkevidde og er den nærmeste spændingssensor. Som vist i figur 1, hvis et segment passerer inden for sensorens område, kan sensoroutputtet beregnes ud fra følgende ligning.
